Elektrické nýtování



JEDEN STROJ - TŘI PROCESY

...BalTec Electric budoucnost v oblasti nýtování

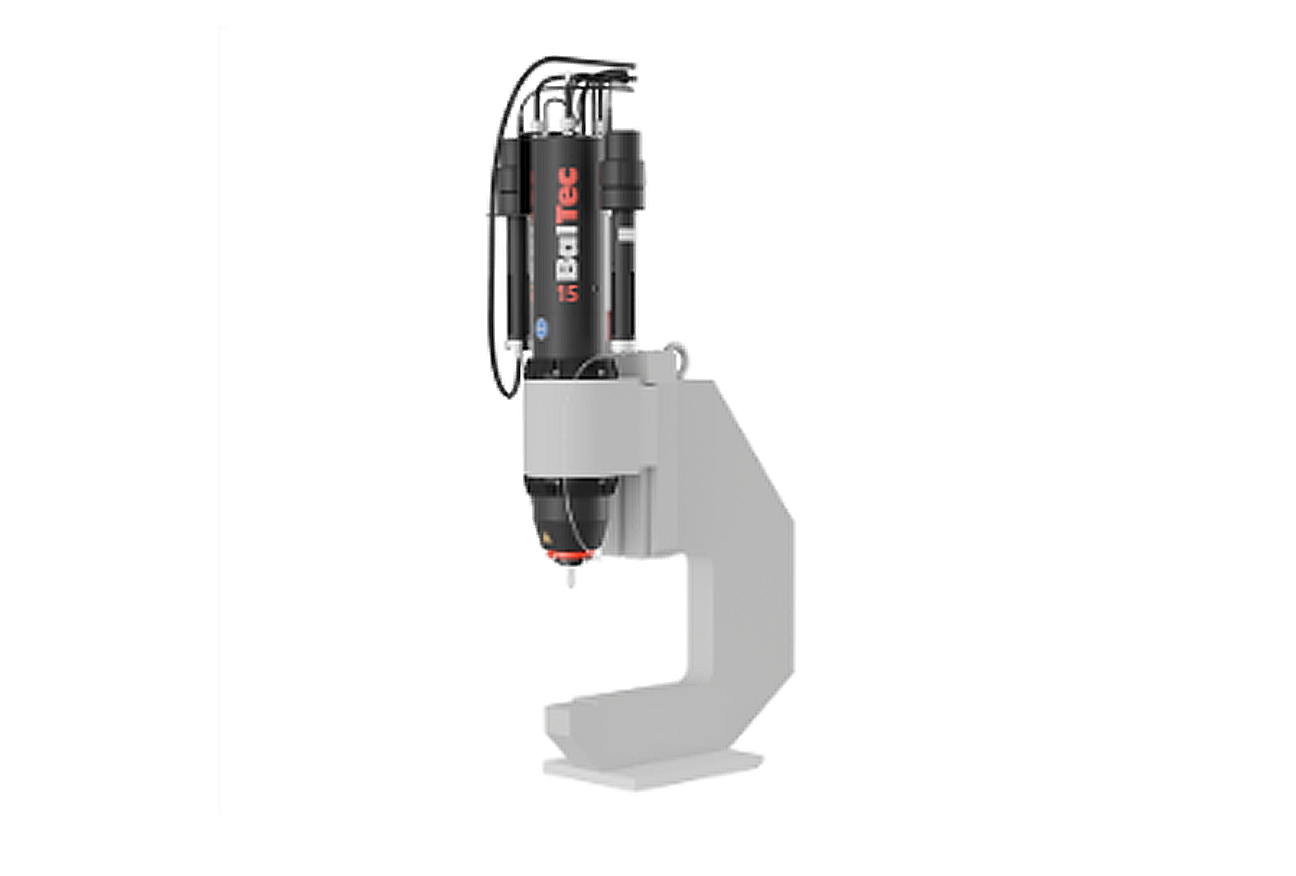

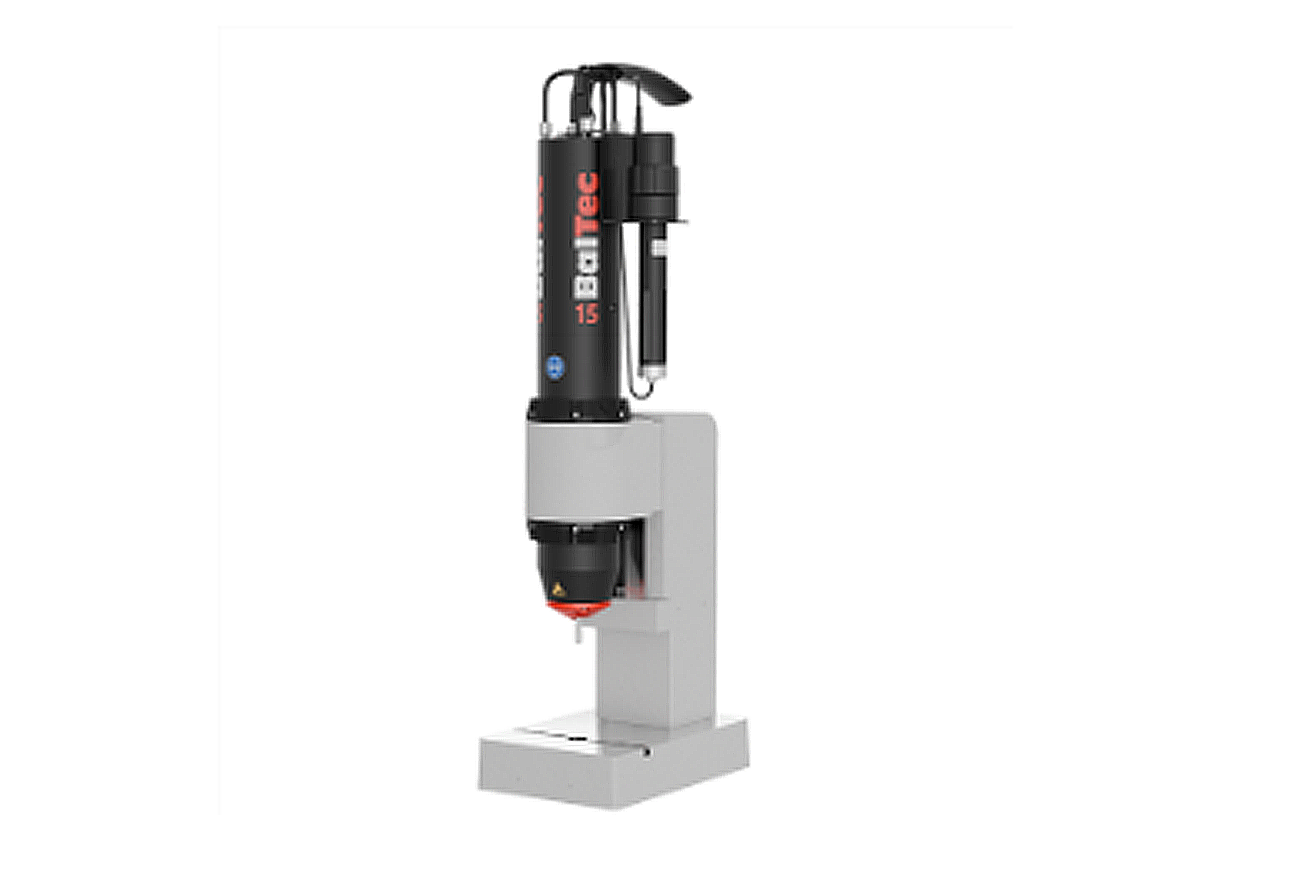

Vřeteno BalTec Electric má tři výměnné tvářecí hlavy pro radiální nebo orbitální nýtování či rolování. Celý proces výměny trvá pár vteřin bez nutnosti složitějšího nastavování. Programovatelný zdvih je od 0,01 mm, systémové rozlišení délky zdvihnu je 0,0005 mm. Potřebný výkon zajišťují dva servomotory, jeden pro lineární (1,5 kW výkon) a druhý pro rotační pohyb (0,75 kW výkon), které lze ovládat samostatně. Pro přesné nastavení polohy pohonů, pro řízení pohybu nebo pro měření rychlosti otáčení slouží enkodér a RPM senzor. Samozřejmostí je jak okamžitá detekce špatných nýtů a chyb, tak vysoce přesné monitorování teploty motoru a tvářecí hlavy.


VÝHODY

  • Udržení kvality nýtovacího procesu
  • Tři výměnné tvářecí hlavy pro radiální, orbitální nýtování či rolování
  • Zvýšení produktivity až o 35% v závislosti na aplikaci
  • Výrazně nižší provozní náklady ve srovnání s konvenčními systémy
  • Okamžitá detekce špatných dílů a chyb = 100% dohledání
  • 100 % elektrické tváření: žádné emise olejových výparů, nízký hluk

PARAMETRY


Model Proces Max. Ø dříku 1 vs 9 mm/sec. vr 9 min -1  F 9 kN  S mm G kg
ER 03 / ET  03 Radiální/Tangenciální 2.0 0.05-140 0-3000 3.0 0-100 28.0
ER 15 / ET  15 Radiální/Tangenciální 10.0 0.05-140 0-3000 15.0 0-100 28.0
ER 30 / ET  30 Radiální/Tangenciální 15.0 0.05-180 0-2000 30.0 0-200 120.0
ER 50 / ET 50 Radiální/Tangenciální 20.0 0.05-120 0-2000 50.0 0-200 120.0
EO 03 Orbitální 2.0 0.05-140 0-3000 3.0 0-100 28.0
EO 15 Orbitální 10.0 0.05-140 0-3000 15.0 0-100 28.0
EO 30 Orbitální 15.0 0.05-180 0-2000 30.0 0-200 120.0
EO 03 Rolovací 0.05-140 0-1000 3.0 0-100 28.0
EO 15 Rolovací 0.05-140 0-1000 15.0 0-100 28.0
EO 30 Rolovací 0.05-180 0-800 30.0 0-200 120.0

vs = Lineární rychlost / vr = Rychlost otáčení / = Max. tvářecí síla / S = Zdvih / G = Hmotnost (jednotka) bez tvářecího nástroje / 1 Ocel 370 N/mm2   9 Hmotnost bez adaptéru
