Elektrické nýtování

JEDEN STROJ - ČTYŘI PROCESY

...BalTec Electric budoucnost v oblasti nýtování

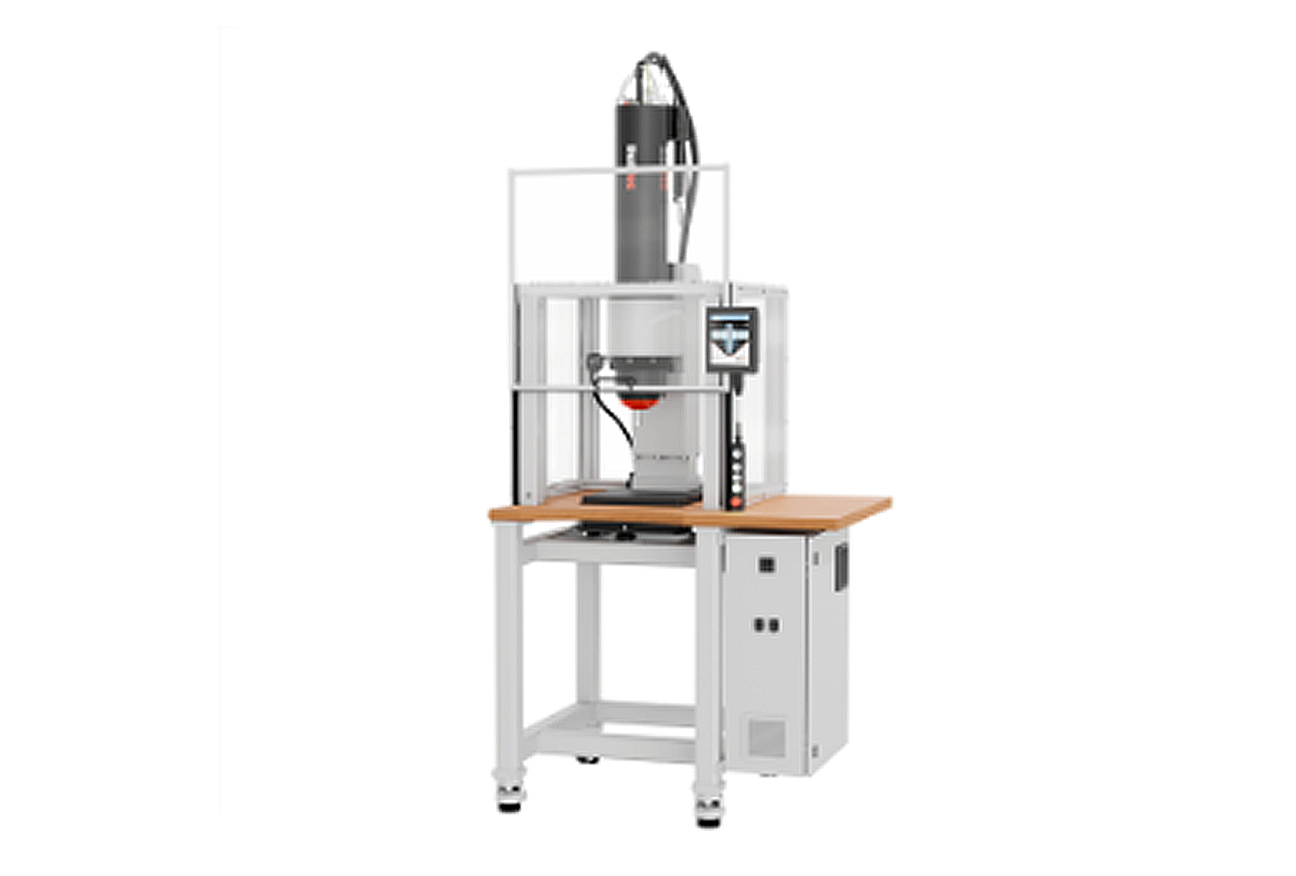

Vřeteno BalTec Electric má tři výměnné tvářecí hlavy pro radiální, tangenciální nebo orbitální nýtování či rolování. Celý proces výměny trvá pár vteřin bez nutnosti složitějšího nastavování. Programovatelný zdvih je od 0,01 mm, systémové rozlišení délky zdvihnu je 0,0005 mm. Potřebný výkon zajišťují dva servomotory, jeden pro lineární (výkon 1,5 kW) a druhý pro rotační pohyb (výkon 0,75 kW), které lze ovládat samostatně. Pro přesné nastavení polohy pohonů, pro řízení pohybu nebo pro měření rychlosti otáčení slouží enkodér a RPM senzor. Samozřejmostí je jak okamžitá detekce špatných nýtů a chyb, tak vysoce přesné monitorování teploty motoru a tvářecí hlavy.

VÝHODY

Udržení kvality nýtovacího procesu
Tři výměnné tvářecí hlavy pro radiální, orbitální nýtování či rolování
Zvýšení produktivity až o 35% v závislosti na aplikaci
Výrazně nižší provozní náklady ve srovnání s konvenčními systémy
Okamžitá detekce špatných dílů a chyb
100 % elektrické tváření: žádné emise olejových výparů, nízký hluk

PARAMETRY

Model	Proces	Max. Ø dříku 1	vs 9 mm/sec.	vr 9 min -1	F 9 kN	S mm	G kg
ER 03 / ET 03	Radiální/Tangenciální	2.0	0.05-140	0-3000	3.0	0-100	28.0
ER 15 / ET 15	Radiální/Tangenciální	10.0	0.05-140	0-3000	15.0	0-100	28.0
ER 30 / ET 30	Radiální/Tangenciální	15.0	0.05-180	0-2000	30.0	0-200	120.0
ER 50 / ET 50	Radiální/Tangenciální	20.0	0.05-120	0-2000	50.0	0-200	120.0
EO 03	Orbitální	2.0	0.05-140	0-3000	3.0	0-100	28.0
EO 15	Orbitální	10.0	0.05-140	0-3000	15.0	0-100	28.0
EO 30	Orbitální	15.0	0.05-180	0-2000	30.0	0-200	120.0
EO 03	Rolovací	–	0.05-140	0-1000	3.0	0-100	28.0
EO 15	Rolovací	–	0.05-140	0-1000	15.0	0-100	28.0
EO 30	Rolovací	–	0.05-180	0-800	30.0	0-200	120.0

vs = Lineární rychlost / vr = Rychlost otáčení / F = Max. tvářecí síla / S = Zdvih / G = Hmotnost (jednotka) bez tvářecího nástroje / 1 Ocel 370 N/mm2 9 Hmotnost bez adaptéru
