CYLTRONIC • Elektrické válce a lineární osy

FLEXIBILITA SERVOPOHONU, JEDNODUCHOST PNEUMATIKY

...nová generace elektrických válců Cyltronic

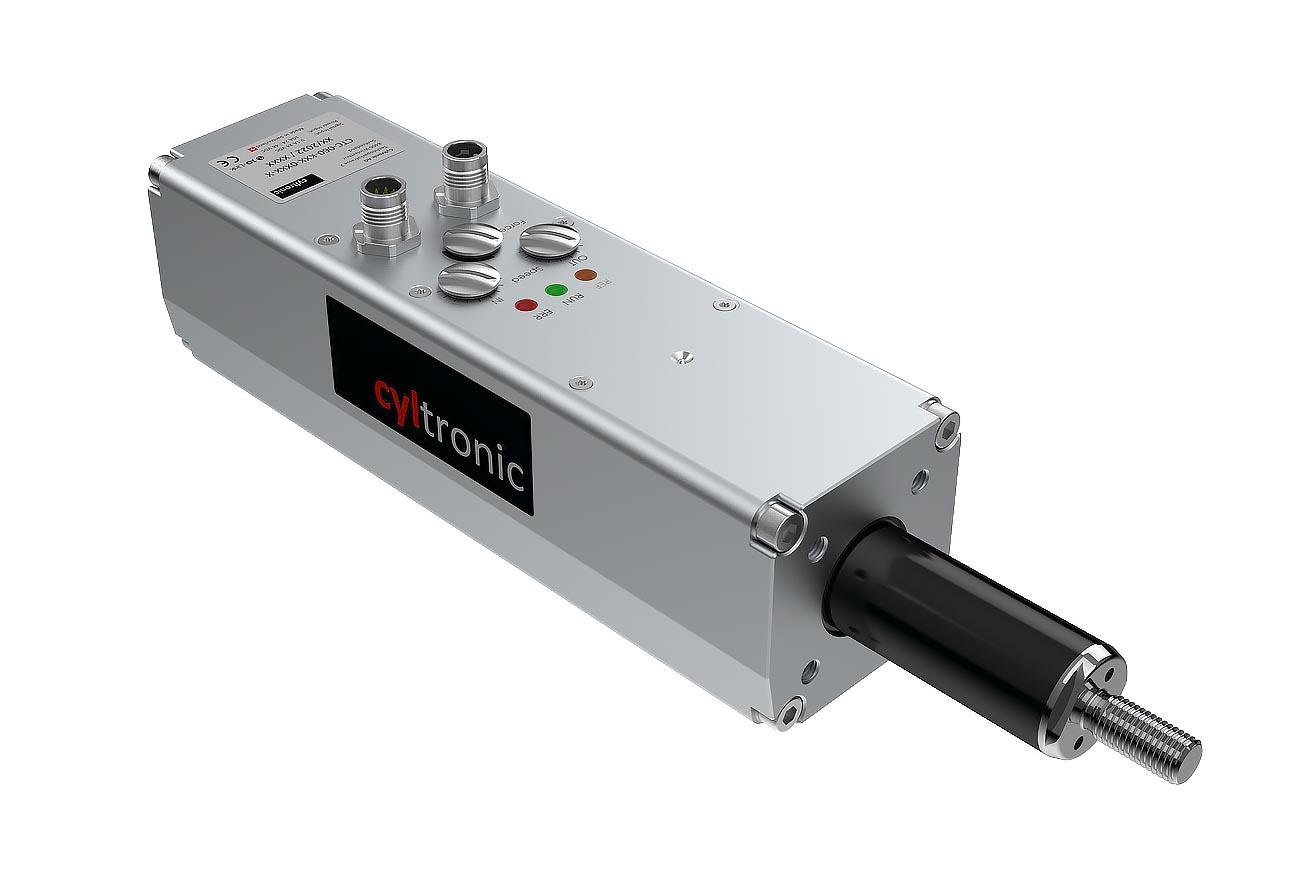

Nová generace mimořádně výkonných elektrických válců Cyltronic představuje flexibilní řešení, které kombinuje veškeré výhody elektrických zařízení s technickou jednoduchostí pneumatiky.

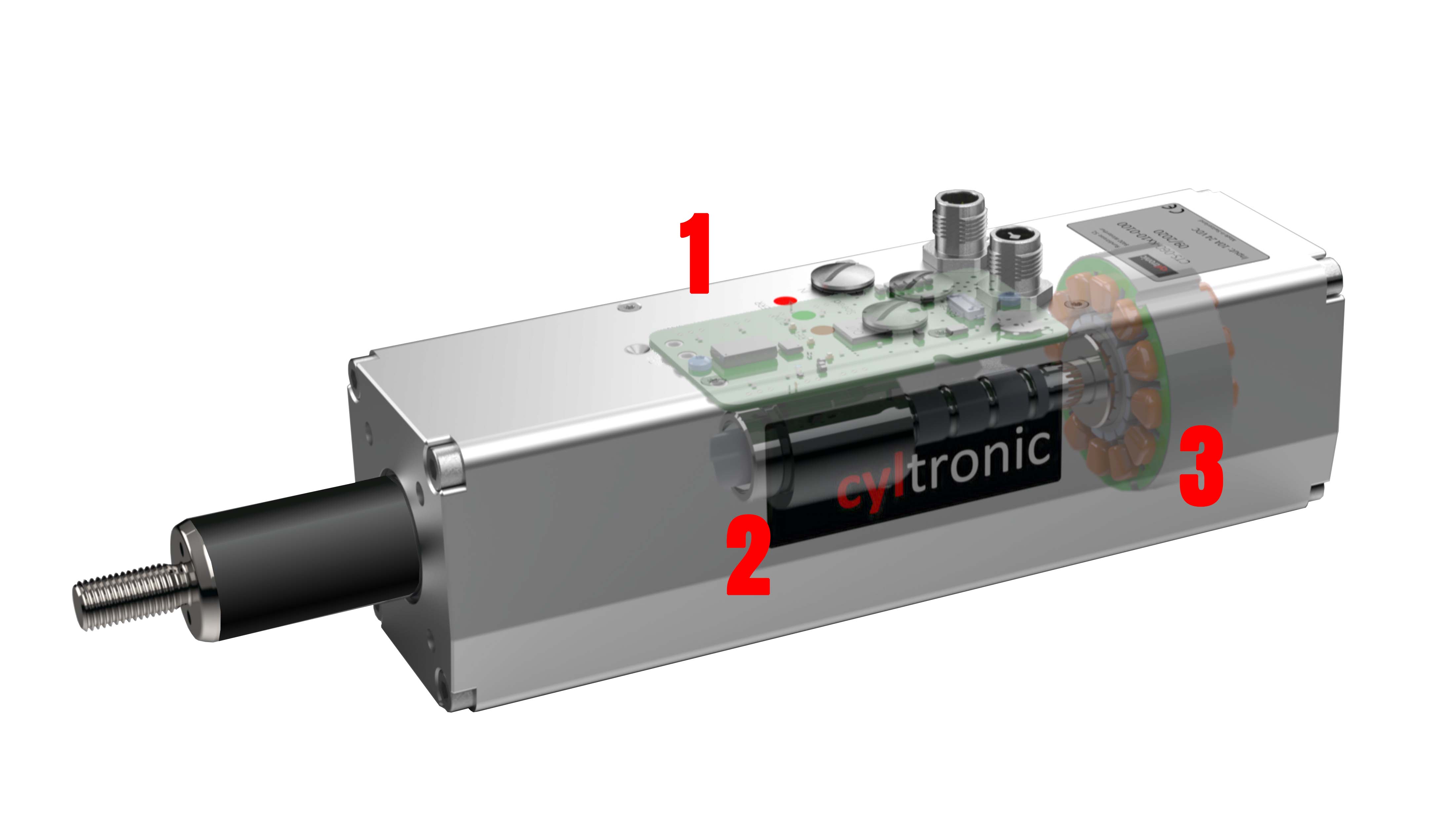

1 - KONTROLER
2 - KULIČKOVÝ ŠROUB
3 - SERVO MOTOR

VÝHODY

- Rychlost až 600 mm/s
- Zdvih 100 - 800 mm
- Napájení 24 V - 48 V
- Síla až 800 N
- IO link
- Životnost 20 000 hod. (10 000 km)
- Krytí IP65, cleanroom
- ISO 15552

Cyltronic vs. pneumatika

- o 90% nižší náklady na provoz
- o 50% menší námaha při instalaci
- Možnost polohování
- Vyšší přesnost a opakovatelnost
- Řízení a synchronizace s jinými zařízeními
- Vyšší silový výkon pro manipulaci
s těžkými objekty
- Žádná kontaminace stlačeným vzduchem

Cyltronic vs. náročné elektrické válce

- Nízké pořizovací a instalační náklady
- 50% úspora místa
(řízení integrované v těle válce)
- Kompaktní design (1:1 k pneumatice)
- Jednoduché uvedení do provozu
včetně softwarového nastavení
- Nižší hmotnost

	Pneumatické válce	Cyltronic	Servo válce
Nastavení síly, zdvihu a rychlosti	•	•	•
Kompaktnost / Rozměry	1 válec + 1:1 k Cyltronic	1 válec + 1:1 k pneumatice	Více zařízení, oversaze
Flexibilita	•	•	•
Polohovatelnost	•	•	•
Komunikační rozhranní	•	• / •	• / •
Instalační úsilí	•	•	•
Vzduch	•	•	•
Riziko kontaminace vzduchem	•	•	•
Náklady na provoz	•	•	•
Pořizovací cena	•	•	•
Přesnost	•	•	•
Co2 neutrální	•	•	•

REFERENCE

REALIZACE

DATASHEET

LINEÁRNÍ OSY

...kompaktní osy s integrovaným řízením a servomotorem

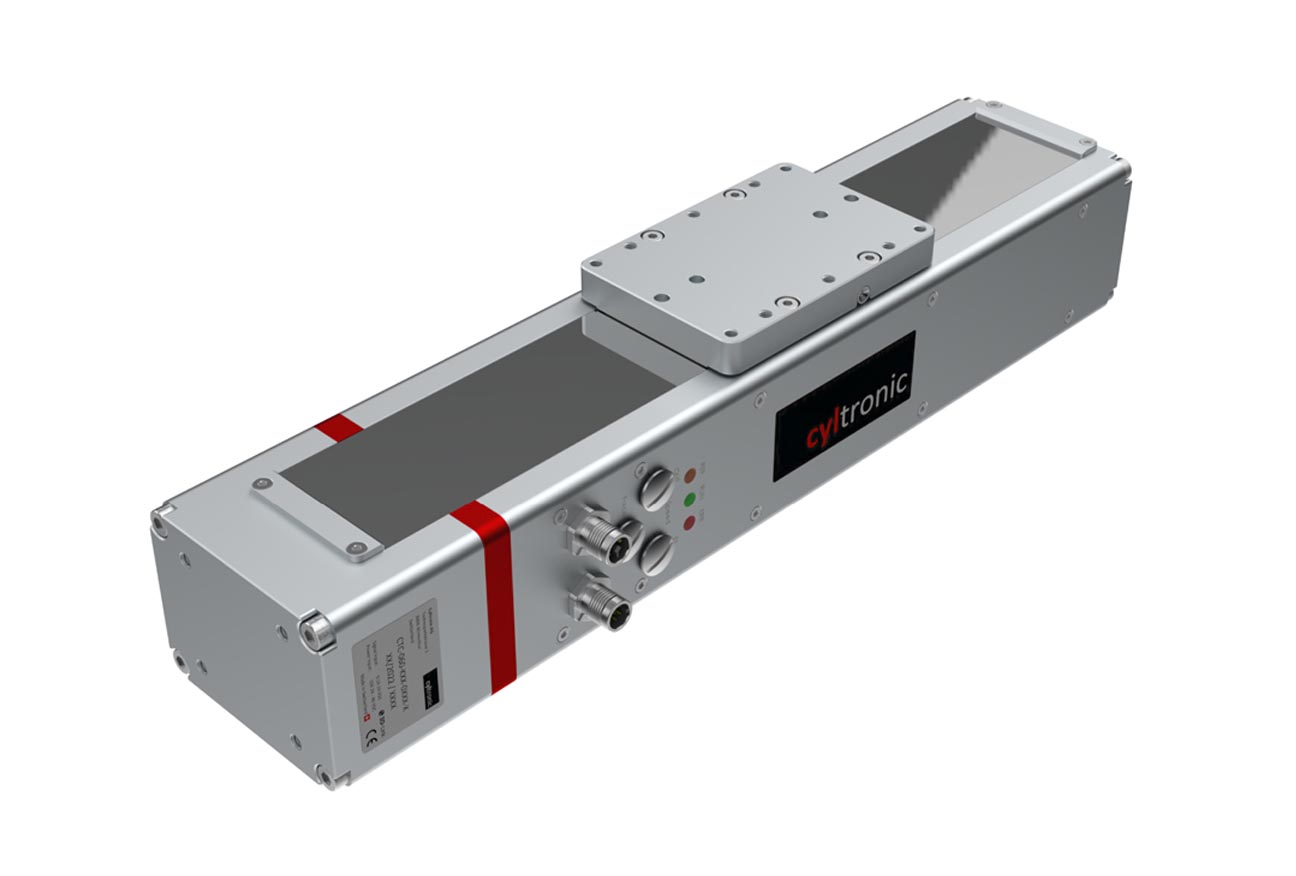

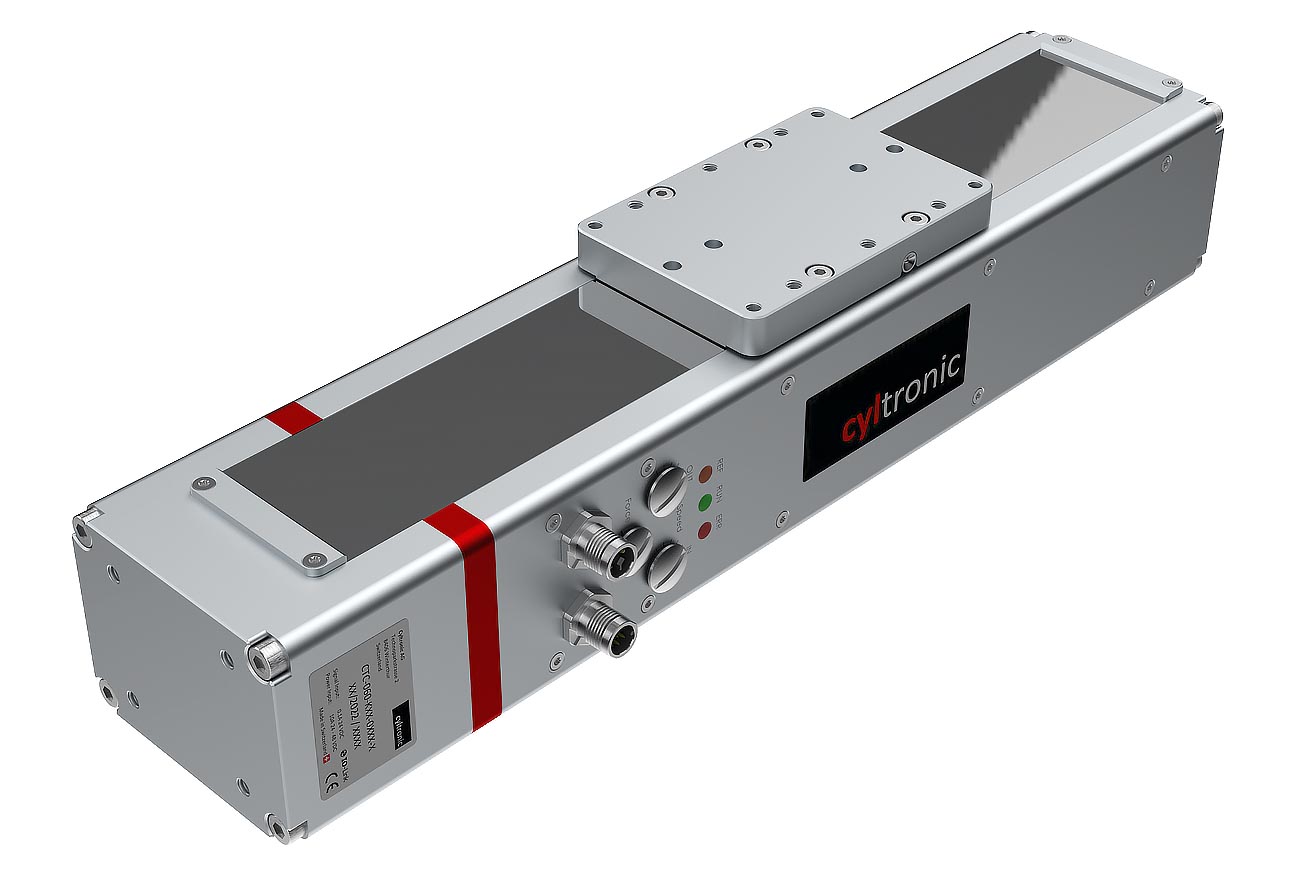

Lineární osa Cyltronic CTL-060 je kompaktní zařízení s integrovaným řízením a servomotorem. Zařízení lze používat samostatně, jako lineární osu, nebo jednoduše kombinovat více zařízení. Integrací elektrických válců řady CTC pak lze získat komplexní manipulační systém X,Y,Z.

VÝHODY

- Kompaktní servo osy

- Nosnost až 1000 N

- Rychlost až 600 mm/s

- Posuvná síla až 800 N

- Zdvih 100, 200, 300, 500, 600, 800, 1000 mm

POROVNÁNÍ

	Pneumatické osy	Cyltronic osy	Servo osy
Nastavení síly, zdvihu a rychlosti	•	•	•
Kompaktnost / Rozměry	1 válec + 1:1 k Cyltronic	1 válec + 1:1 k pneumatice	Více zařízení, oversaze
Flexibilita	•	•	•
Polohovatelnost	•	•	•
Komunikační rozhranní	•	• / •	• / •
Instalační úsilí	•	•	•
Vzduch	•	•	•
Riziko kontaminace vzduchem	•	•	•
Náklady na provoz	•	•	•
Pořizovací cena	•	•	•
Přesnost	•	•	•
Co2 neutrální	•	•	•
